Produkta pārskats
ASTM A204 leģētā tērauda plāksne spiediena tvertnei ir molibdēna{1}}leģētais tērauds, kas ražots atbilstoši ASTM A204/A204M standartiem. Tas nodrošina labu izturību paaugstinātā-temperatūra, uzticamu metināmību un stabilas mehāniskās īpašības, padarot to piemērotu spiediena iekārtām, kurām nepieciešama konsekventa veiktspēja prasīgos darbības apstākļos.
Specifikācijas
A204 Kuģa plāksnes ķīmiskais sastāvs
|
Elementu sastāvs % |
A pakāpe |
B pakāpe |
C pakāpe |
|
Ogleklis, maks.: |
|||
|
Līdz 1 collai [25 mm] t.sk. biezumā |
0.18 |
0.20 |
0.23 |
|
Vairāk nekā 1 colla līdz 2 collas [50 mm] t.sk. biezumā |
0.21 |
0.23 |
0.26 |
|
Vairāk nekā 2 collas līdz 4 collas [100 mm] t.sk. biezumā |
0.23 |
0.25 |
0.28 |
|
Vairāk nekā 4 collas [100 mm] t.sk. biezumā |
0.25 |
0.27 |
0.28 |
|
Mangāns, maks.: |
|||
|
Siltuma analīze: |
0.90 |
0.90 |
0.90 |
|
Produkta analīze: |
0.98 |
0.98 |
0.98 |
|
Fosfors, maks |
0.025 |
0.025 |
0.025 |
|
Sērs, maks |
0.025 |
0.025 |
0.025 |
|
Silīcijs: |
|||
|
Siltuma analīze |
0.15-0.40 |
0.15-0.40 |
0.15-0.40 |
|
Produktu analīze |
0.13-0.45 |
0.13-0.45 |
0.13-0.45 |
|
Molibdēns: |
|||
|
Siltuma analīze |
0.45-0.60 |
0.45-0.60 |
0.45-0.60 |
|
Produktu analīze |
0.41-0.64 |
0.41-0.64 |
0.41-0.64 |
A204 katla plāksnes mehāniskās īpašības
|
ASTM A204 tērauda plāksnes mehāniskās īpašības |
A pakāpe |
B pakāpe |
C pakāpe |
|
Stiepes izturība, ksi [MPa] |
65-85 [450-585] |
70-90 [485-620] |
75-95 [515-655] |
|
Teces stiprums, min, ksi [MPa] |
37 [255] |
40 [275] |
43 [295] |
|
Pagarinājums 8 collās [200 mm], min, % |
19 |
17 |
16 |
|
Pagarinājums 2 collās [50 mm], min, % |
23 |
21 |
20 |
A204 spiedtvertņu tērauda ekvivalenta tērauda kategorija
|
ASTM |
GB |
JIS |
DIN |
LV |
|||||
|
Tērauda pakāpe |
Tērauda pakāpe |
Tērauda pakāpe |
Standarta numurs |
Tērauda pakāpe |
Materiāla numurs |
Standarta numurs |
Tērauda pakāpe |
Materiāla numurs |
Standarta numurs |
|
A204-Gr. AB |
16 mēn |
16 mēn |
G3103 |
15 Mo3 |
1.5415 |
DIN17155 |
16Mo3 |
1.5415 |
EN 10028-2 |
Tehniskais sniegums
Izstrādāts ar precīzu molibdēna sakausējumu (0,45%–0,60%), lai nodrošinātu ilgtermiņa struktūras stabilitāti paaugstinātas temperatūras vidē līdz ~480 grādiem.
Ražots, izmantojot LF+VD vakuuma degazēšanas procesus, lai uzturētu zemu sēra un fosfora piemaisījumu līmeni, līdz minimumam samazinot iekšējos defektus augsta spiediena drošībai.
Izstrādāts ar kontrolētu oglekļa ekvivalentu, lai saglabātu labvēlīgu metināmību un samazinātu priekšsildīšanas prasības spiedtvertnes izgatavošanas laikā.
Ražots, lai atbilstu ASTM A204 / ASME SA204 specifikācijām, ar pieejamu 100% ultraskaņas testēšanu saskaņā ar ASTM A578 vai A435 standartiem.
Nodrošina nemainīgu mehānisko izturību A, B un C pakāpēs ar stiepes izturības diapazona opcijām no 450 MPa līdz 655 MPa.
Ražošanas diapazons un vērtība{0}}Pievienotie apstrādes pakalpojumi
Pieejamais biezums:6 mm līdz 150 mm
Pieejamais platums:1500 mm līdz 3800 mm
Pieejamais garums:6000 mm līdz 12000 mm (pielāgoti garumi pieejami pēc pieprasījuma)

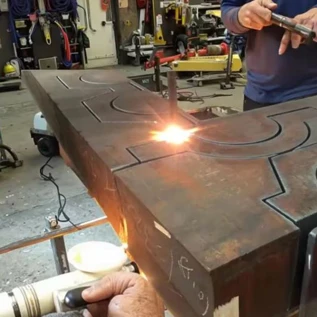

Vērtība-Pievienotā apstrāde:Precīza liesmas/plazmas griešana, slīpēšana metināšanas sagatavošanai, virsmas apstrāde ar strūklu strūklu (SA 2.5), gruntēšana, liekšana un caurumu urbšana.
Pasūtīšanas rokasgrāmata un tehniskās iespējas
Izmēru pielaides:Stingri atbilst ASTM A20/A20M (A, B vai C klase zem-biezuma pielaidēm pēc vienošanās).
Malu stāvoklis:Frēzēšanas mala vai griešanas mala (plazmas/liesmas griešana), kā norādīts.
Termiskās apstrādes iespējas:Kā-velmēts, normalizējošs (N), spriedzi mazinošs (SR) vai normalizēts un rūdīts (N+T) atbilstoši biezumam un asinsvada konstrukcijas kodam.
Papildu prasības (ASTM A20):
- S1: Vakuuma apstrāde
- S2: Produkta analīze
- S3: simulēta pēc{1}}metināšanas termiskā apstrāde (PWHT)
- S5: Charpy V{1}}iecirtuma trieciena tests (zemā temperatūrā)
- S8: ultraskaņas izmeklēšana (UT)
- S12: cauri-biezuma spriegojuma pārbaude (Z-Virziens: Z15/Z25/Z35)
Pārbaudīti pielietojumi nozarē
Naftas ķīmijas pārstrādes rūpnīcas:Korpusa plāksnes, šķīvju galviņas un cauruļu loksnes augstas temperatūras{0}}hidrokrekinga reaktoriem un katalītiskajiem riformeriem.
Enerģijas ražošana:Tvaika mucas, augsts{0}}augstspiediena kolektoru sienas un tvaika separatora tvertnes komunālo pakalpojumu elektrostacijās.
Rūpnieciskās gāzes un ķīmisko vielu uzglabāšana:Sfēriskas sašķidrinātās naftas gāzes uzglabāšanas tvertnes, spiedtvertnes un vidējas{0}}temperatūras spiediena cauruļvadu komplekti.
Siltummaiņi:Korpusa-un-cauruļu siltummaiņa apvalki, kas darbojas nepārtrauktā termiskā cikla režīmā.
Kvalitātes nodrošināšana un izsekojamība
MTC atbilstība:Izdots stingri saskaņā ar EN 10204 3.1 (vai 3.2 pēc pieprasījuma).
Izsekojamība:Siltuma numurs, numura zīmes numurs un pakāpe ir pastāvīgi stingri{0}}apzīmogoti uz katras plāksnes virsmas.
Dzirnavu pārbaudes ziņojumos ietilpst:Ķīmiskā siltuma/produkta analīze, stiepes/ražīguma pārbaude, pagarinājuma un NDT/UT testa rezultātu pielikumi.
Dzirnavu iespējas un eksporta iepakojums
Ražošanas līnija:Uzlabota 4,2 m smago plākšņu velmētava ar automatizētu mērinstrumentu vadību un iebūvētām termiskās apstrādes krāsnīm.
Izpildes laiks:15–30 dienas standarta krājumam/ražošanai.
Iepakojums:Tukšas plāksnes, eļļotas, uzklāti malu aizsargi, saišķis-piesprādzēts transportēšanai pa okeānu. Jūrai derīgs iepakojums, kas piemērots konteineru (20GP/40GP) vai beztaras kuģu pārvadāšanai.
